浩辰CAD给排水简介

　　浩辰CAD给排水是首款同时支持浩辰CAD和ACAD平台的软件，包括室内设计和室外设计两大功能模块。室内设计可以完成平面图、系统图、原理图的快速绘制，及给排水相关的水力计算功能。室外设计可以快速完成表井管线的布置、编辑和标注，根据平面图自动生成断面图、高程表，计算雨污管网的水力和标高。

　　软件功能：

　　1.二维三维同步

　　具备三维管道、阀门、设备等实体的设计功能，绘制完二维图，自动生成三维效果图。

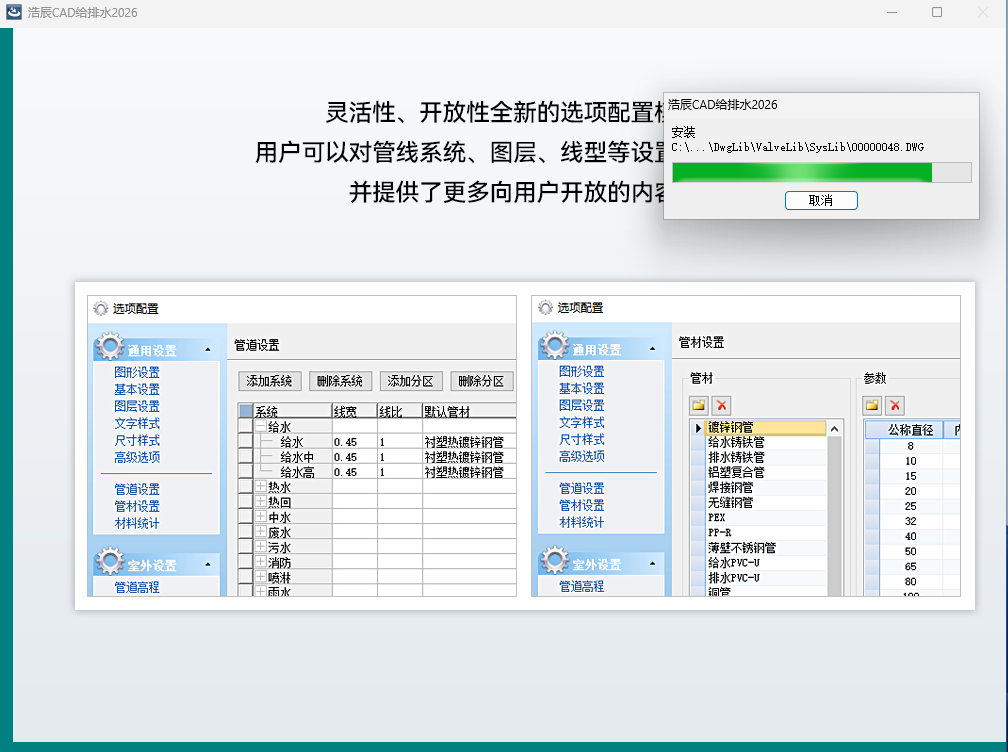

　　2.系统配置

　　用户可对管线系统、图层、线型、材料表等进行配置，也可自定义软件界面和快捷命令，遵守个人的操作习惯。

　　3.洁具连接

　　选择管线和洁具，软件即可实现暗装或者明装连接。管线会自动按照水点高度确定管道标高，在遇到管线要穿越门窗时也可自动绕行。

　　4.系统图原理图

　　根据绘制好的平面图自动生成系统图，或根据参数自动生成原理图，可根据原理图进行相关的计算，并可完成计算书的输出和图中管径的标注。

　　5.喷淋消防

　　喷淋系统提供多种布置方案，包括矩形布置、任意布置等。自动调整喷头间距，不仅符合规范要求，且喷头间距均为整数,令用户图纸更加美观。

　　6.虹吸雨水

　　虹吸雨水模块包含了布雨水斗、管道连接、虹吸雨水计算功能。能自动完成整个系统的水力计算和计算书的输出。

　　7.室外标高计算

　　提供了室外重力流管线标高计算功能，通过点取管线系统起始井和终止井，即可完成多分支重力流管线的标高计算，而无需每个分支单独计算。

　　8.断面图

　　根据室外管井平面图，自动生成相应的断面图，对于多分支管线可自动生成每一分支的断面图。标注出相交管道的位置、管径和标高。

　　9.海量辅助资料

　　软件收录了各类给排水专业规范和高清图集，共96本;收录了大量的水泵房、水箱、安装节点及设计说明图纸，可供设计人员查看参考。

浩辰CAD给排水软件特色

　　软件操作简单易学，与设计规范紧密结合

　　智能的洁具连接 , 系统图、原理图自动绘制

　　二、三维同步生成，管道构建智能匹配和智能联动

　　支持识别现有的主流建筑软件

　　自动生成室外断面图及高程表

　　内置浩辰CAD平台，同时支持AutoCAD平台

浩辰CAD给排水安装步骤

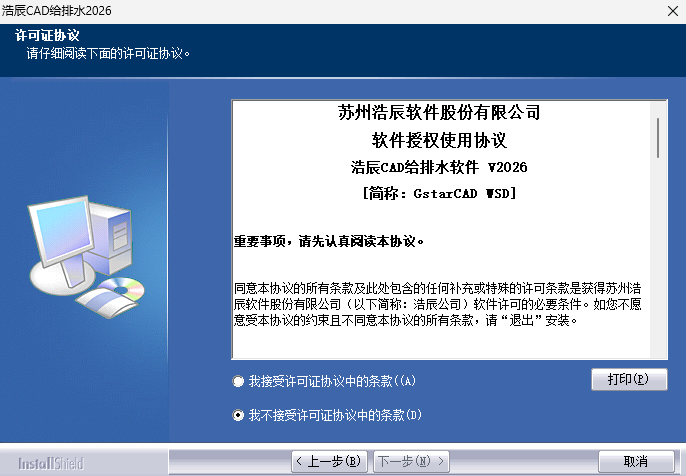

　　1、在本站下载最新安装包，按提示安装

　　2、安装进行中，完成即可使用

使用方法

　　浩辰CAD给排水软件中如何修改门窗编号？

　　在浩辰CAD给排水软件中有三种种方式可以修改门窗编号：

　　1、双击门窗编号白色字体，可以直接输入新门窗编号进行修改;

　　2、双击门窗，可以在编号选项中进行修改;

　　以上均为对某一个门窗编号进行修改。

　　3、点击浩辰给排水工具箱--室内设计--平面--门窗编号功能，(或建筑设计--门窗--门窗编号)可以批量框选相同门窗编号，统一进行修改;

　　浩辰CAD给排水如何修改管道？

　　在浩辰CAD给排水软件中有两个方法可以修改管道。

　　1、双击需要修改的管道，即可弹出修改管道弹窗。根据自身需要进行修改即可。

　　2、可以点击浩辰CAD给排水工具箱-室内设计-管线-修改管道功能，选择需要修改的管道即可。

　　浩辰CAD给排水绘制管线方法

　　用户运行室内设计菜单中【管线】-【绘制管线】命令，弹出如图对话框：

　　用户可绘制不同管线系统,同时可对管线参数及管材进行设置。用户在绘制过程中可对管线的管径、标高、管材随时进行设置,在绘制时当改变管线的标高,软件会在两管线之间自动增加扣弯,当勾选【生成四通连接】时,相交管线会按四通的形式连接。当勾选【当前管线置上】或者【当前管线置下】时，相交管线会按选择方式自动打断。

　　1)在绘制管线时,用户执行完某一管线的绘制命令后,直接切换管线系统，继续进行管线的布置,不需要重新执行“绘制管线“的命令。

　　2)管线从立管引出和引到立管上，软件允许绘图有偏差。

　　3)不同标高的管线绘制到原有管线上时，软件会自动插入扣弯。
